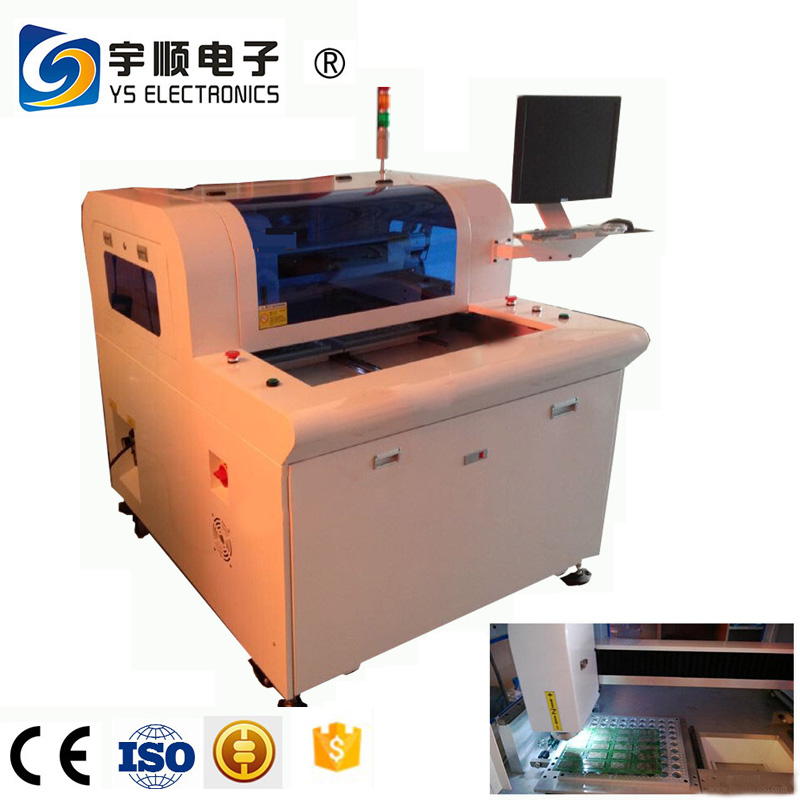

曲線分板機
曲線分板機也就是門窗制作的新一代分板機,主要特點有結構緊湊,剛性特強,操作簡單安全。可更換多款模具,且換模方便容易。曲線分板機,下模自動進出,取放產品方便,成品可落入抽屜。將切板時產生的內應力降至最低并且避免錫裂。沖切半成品PCB、FPC效率極高。
基本作用
1. 空間軌跡
自由度空間軌跡運動(空間直線,圓弧;采用硬件插補,可實現快速直線、圓弧插補及各類復雜軌跡運動。
2. 參數設置
3. 程序編輯
編輯式和教導式錄入軌跡參數,操作簡單方便。
4. 工藝保存
可無限保存多組工藝,只需進行簡單的選擇操作。
5. 自定義接口
多個I/O口任意編程。
6. 操作方式
可選單步或自動加工方式。
7. 教導編程
采用教導采點的方式產生加工文件,可進行單步調試。
8. 刀頭設置
9. 軌跡快速定義
軌跡重復作用,可實現單個軌跡按不同的偏移量多次重復加工。
10. 界面友好
中文簡體Windows界面,擁有標準的視窗界面,界面簡單樸實美觀,易學好用。
11. 操作人性化
預顯路徑圖樣,動態跟蹤顯示加工過程,人工干預加工過程(暫停、繼續、回工作零點等、急停等)
12. 操作簡單
在設計中充分考慮到使用的簡單化,在不影響作用的前提下,使按鍵的數量減少到最少,簡化操作過程,工人培訓簡單,節約培訓時間和培訓費用。
13. CAD導入
CAD 圖形識別:可識別CAD圖形,自動生成運動軌跡,配合原點示教可以滿足任意平面產品的加工,免去了逐點示教的繁瑣工作。
14. 調整簡易
可以在一定范圍內適應不同高度工件的要求,并可以保證在更換刀頭的時候,不需要對運動軌跡進行重新矯正。
15 視覺糾偏 Mark點識別,路徑自動糾偏作用。
分類及優缺點
分板機通常是指PCB分板機,也就是線路板分板機。分板機被廣泛應用于電子產品制造業。由于傳統的人工折板方式會有很強的應力產生,對產品品質造成嚴重影響,所以人工折板已基本上被機器分板所取代。
分板機現可分以下幾種:1、走刀式分板機,2、沖壓式分板機,3、銑刀式分板機,4、激光分板機。
以上四種分板機的優缺點: 1、走刀式分板機 優點:成本低 缺點:只能進行直線分板。有毛邊。
2、沖壓式分板機 優點:首次投入成本低,速度快。缺點:由于必須專板專模,后期成本高。有應力
3、銑刀式分板機 優點:可進行任意形狀分板,應力很小,切割邊緣無毛邊。缺點:首次成本較大。
4、激光分板機 優點:同時具備銑刀式分板機的優點,并可對PCB板進行微分切,無應力。 缺點:機器價格昂貴。
彩色顯示Windows平臺,以圖片輔以文字說明操作容易。
內建顯像擷取卡,工件影像和操作,同螢幕,操作方便。
滑鼠可做主作用、手動作用點選和教導們移操作。
可顯示錯誤信息及切割狀態如銑刀、主軸、產量等信息。
機械參數及作用設定可由密碼鎖住,以免誤操作。
