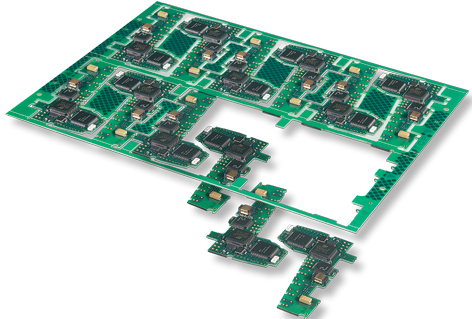

PCB分板機也叫電路板分板機,廣泛用于電子產品制造業。早期的分板機都是采用人工手動分板,效率低,對基材損傷較大,有部分板甚至是已經插好元器件,因而機械化的發展后,隨之就淘汰了這種加工方式。
PCB分板機常見的主要有激光分板機、曲線分板機、走刀式分板機、鍘刀式分板機、沖壓式分板機、手推式分板機、銑刀式分板機。
隨著科技的進步,PCB分板的方式越來越智能化、高效化、精度化,當然成本也隨之增加,客戶的需求和要求也在增高,如何能在現代化生產的需求下脫穎而出,作為PCB分板加工企業來說,與時俱進勢在必行。

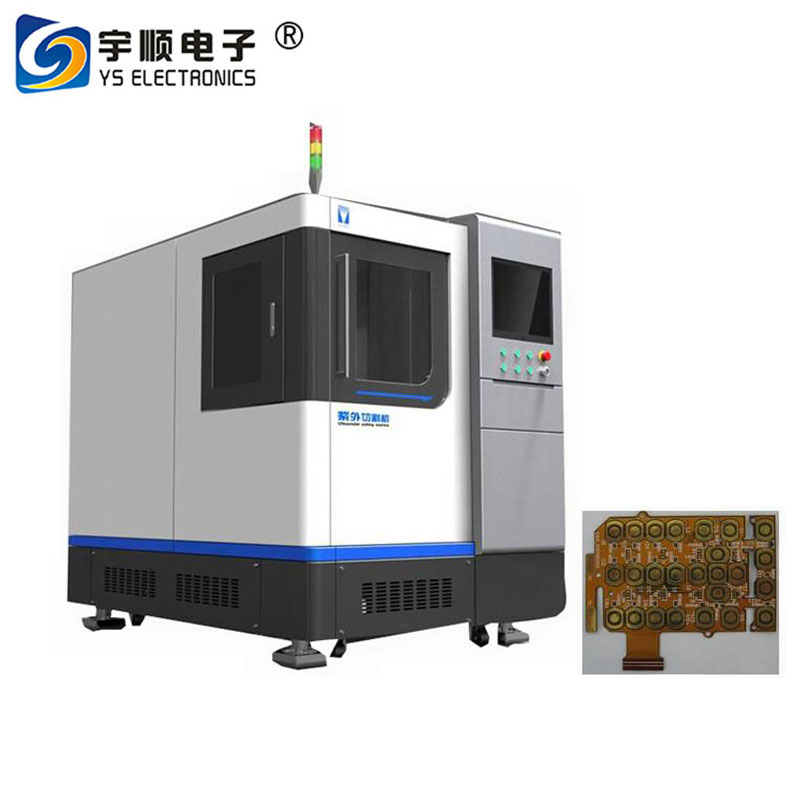

激光分板機是新興工藝,隨著激光技術的發展,電子制造領域中激光技術的應用越來越多,在PCB分板中的應用就是其中一個。根據需求采用不同的激光器,目前可選擇的有紫外激光器、CO2激光器、綠光激光器和皮秒激光器,自然價格也差異非常大。綜合性價比來看,目前主流采用的是紫外激光器和綠光激光器。
紫外激光切割機對PCB分板的厚度較低,一般不超過1mm,綠光主要是功率大,針對1mm以上的PCB進行激光分板。
激光分板機最大的有點是切割效率和切割效果,切割的邊緣無碳化,無毛刺。并且有吸附功能,這也就做到無粉塵,無煙味。激光采用的是非接觸的加工方式,熱影響小,不會對基材、或者有源器件的基板有損傷,無應力。采用CCD定位,電腦控制自動切割,還可以實現自動上下料的功能。最大限度提升設備的生產效率和節省人工成本。
激光分板機的缺點也非常明顯,價格昂貴,紫外激光PCB分板機的價格在2016年九月份的最新報價在40-80萬(根據配件、激光器功率而定),這對初期的投入成本就非常高了。
而曲線分板機、走刀式分板機、鍘刀式分板機、沖壓式分板機、手推式分板機、銑刀式分板機這幾種PCB分板的設備的缺陷在于他們都是有接觸的加工方式,會產生應力,傷及基材。切割的邊緣存在毛邊,并且會產生大量的粉塵,不利于可持續性和環保性的發展需求。
相對來說這幾種模式的投入成本相對較低。但總體來講需要根據自身的需求來定,選擇哪種設備最為理想。比如說,如果你的加工量僅僅是滿足自己小部分生產需求的,那就沒必要購買高質量設備,可以多花點時間慢慢的用手推式分板機就可以,但如果有高質量需求和大批量生產,激光分板機或許也是不錯的選擇
