1. 特點:

1. 定位精度高。

   2.切板應力小。

   3.紅外線光幕感應，安全性能高。

   4.自動送板、切板，效率更高。

   5.可對接上下板機，更省人工。

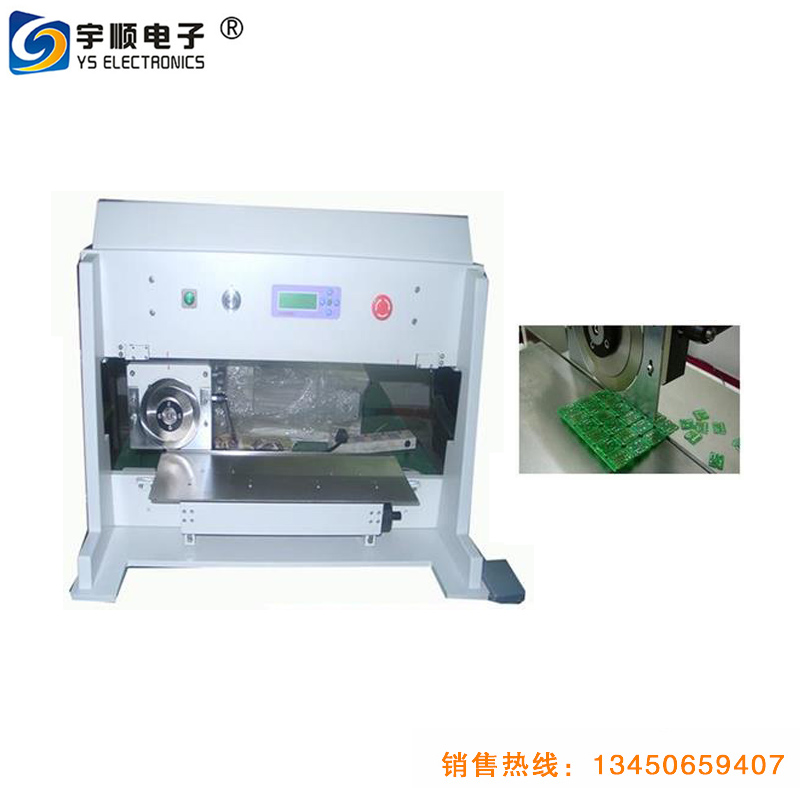

全自動走刀-YSV-3A

產品簡介:

1. YSV-3A--PCB全自動走刀式分板機，微電腦控制全自動分板，高效率同時兼具走刀式分板機的各種優點:應力小走刀式分割避免線路板暗傷、錫裂等問題，適用性廣泛，適合雙面帶有元件的線路板。

2.采用了PLC和觸摸屏人機界面控制系統，自動故障停機顯示，智能參數定位系統，可精準的實現PCB等距或不等距v-cut 槽每一步對位，設置有點動功能，點動功能可手動點動實現確認v-cut 對刀精準度從而更能保證分割出最佳品質產品。

本機帶有記憶儲存功能(可儲存100組數據),這功能方便操作(只要是儲存過的產品數據)直接下載使用無需再設置，快速換板分割，實現一臺機器多種板型分割作業。

1. 機器還設有操作技術員使用界面和工程技術員使用界面，操作技術員使用界面可下載相對生產的產品數據工作，但不可更改數據，工程技術員使用界面是帶有密碼輸入，密碼輸入后工程技術員就可對數據更改下載等。








1.


   技術參數

1. 項目 YSV-3A                             名稱 PCB全自動走刀式分板機

2. 外形尺寸L/W/H 990mm*550mm*1250mm        刀具尺寸 圓刀125mm*3mm

3.                                                  直刀400mm*43.5mm*6mm

4. 刀具材質 進口高速鋼                     刀具品牌 SKH-9

5. 分板厚度 三分之一板厚                   分板長度 1mm-5mm

6. 分板速度 300mm/s                        分板寬度 1mm-200mm最佳

7.                                                 (最小片寬，非整拼寬度)

8. 工作氣壓 0. 5-0.8mpa                    工作電壓 220V/110V可選

9. 設備功率 150W                           整機重量 200kg

10.


11. 方法步驟

    關于走刀式自動分板機的操作，有很多人沒使用過的就會覺得無所適從，其實只要真正去用過操作過之后就會發現走刀式自動分板機的操作可簡單了，而分板機生產廠家一般都會提供操作培訓的，直到操作員能順暢操作走刀式自動分板機下邊就簡單介紹下走刀式自動分板機的操作步驟。

    1.分板前首先檢查走刀式自動分板機是否正常，確認無誤方可由操作員自行操作，這個首選是走刀式自動分板機供應商先會給大家調試好，然后方可使用，以后稍微檢查一下就能使用。

    2.將所需要分割的PCB板放好，分清楚板的方向和正反面，并將板很好的定位，確定分割的位置，用手輕壓確認是否放到位。

    3.觀察每個切割的位置是否正確，覽檢無誤后，踩下腳下走刀式自動分板機開關，加工開始，此時需注意手的安全，

    4.走刀式自動分板機加工完成后，注意切斷電源。
