分板機建議:
YSATM-4C桌面式鑼板機特點:
銑刀高速旋轉,占地面積小,節約空間。配備高速進口主軸,AC伺服電機和CCD視覺編程,可執行直線,L型,U型,圓形,和弧形等切割路徑,切割應力小精度高,穩定性好,是替代人工折板和V-CUT分板機的道選設備。
工作臺尺寸 |
320*310*50mm |
適應銑刀 |
0.8-3mm |
切割速度 |
1-100mm / sec |
切割形狀 |
直線,圓弧,圓刀,弧形 |
主軸轉速 |
2000-6000rpm/min |
主軸電機 |
SycoTec250V高速電機 |
主軸變頻 |
SycoTec 4424驅動器 |
集塵方式 |
上,下集塵 可選 |
定位精度 |
±0.01mm |
絲桿導軌 |
HIWIN/THK |
切割范圍 |
300*280*50mm |
外形尺寸 |
737*623*587mm |
伺服系統 |
AC伺服電機(200W) |
機器重量,吸塵器重量 |
約250KG,150kg |
輸入電源 |
AC220v/50hz |
電力消耗 |
2KW |
該機可定制大面積:650 * 500mm:
詳情說明
基本規格
01. X,Y切削速度:0~100mm / s13.上部集塵器尺寸:: L650 * W400 * H1350mm
模型差異:
工作臺型號規格工件尺寸機器尺寸W.D.H凈重
雙人桌YSATM-4C-IN-AS標準型300 * 300mm 1680 * 1298 * 1700mm 1100KG
雙人桌YSATM-4C-IN-AW加寬500 * 450mm 1902 * 1373 * 1700mm 1400KG

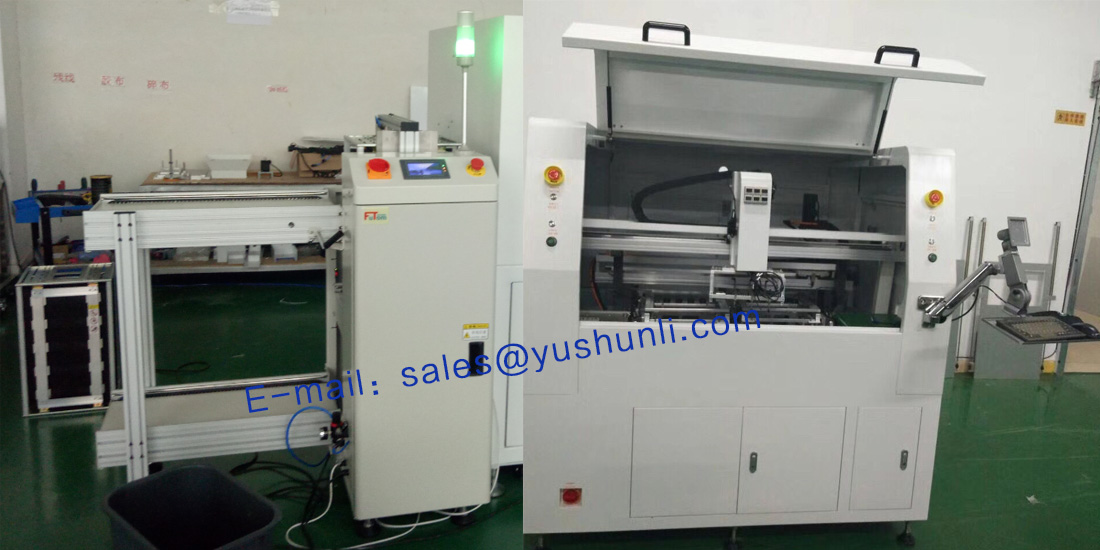

產品特點:
?在線自動PCB分離器可自動裝載,切割,卸載,滿足自動工廠的需要。
?它可以自動調整寬度和接收PC板。 同時,切割后可自動識別成品PCB板和廢料,節省人工成本。
?配備高速CCD和自動視覺對準系統,大大提高了切割精度和操作效率。
?使用高速主軸切割PCB,減少切割應力,提高精度,適用于任何形式的PCB。
?雙工作臺運動可同時進行PCB切割和放置,提高操作效率。
