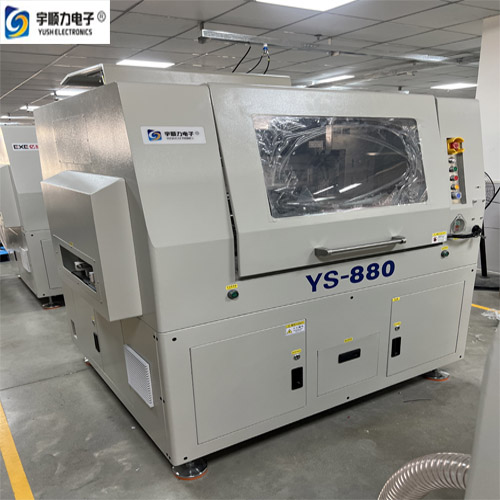

在線式銑刀分板機

一、技術規格

1.分板工作范圍: 300mmx350mm

2.xyz驅動方式: ac伺服馬達

3.運動軸數：7軸

4.程序教導方式：彩色ccd影像直覺式教導輸入

5.操作界面：win7視窗操作界面

6.上吸塵功率: 2hp，下集塵機功率：3hp（選項5hp）

7.切割主軸sycotec（德國）: max80000rpm（自動換刀）

8.x-y ac servo 速度：0-1000mm/sec

9.z ac servo 速度：0-800mm/sec

10.x-y 重復精度：±0.02mm

11.切割精度：±0.08mm

12.ccd相機校準精度：±0.01mm

13.分板應力數值：300uε以下

14.刀具直徑：0.8-2.3mm

15.pcb板切割厚度：0.2mm-6.0mm

16.主機及集塵機電壓: 220v 1φ及3φ

17.電源消耗: 3.5kva

18.靜電消除槍

19.視覺系統：高分辨率數碼攝像頭

20.驅動馬達：交流無刷伺服馬達

21.機械取放臂：防靜電真空吸嘴

22.入料方式：軌道輸送

23.出料方式：皮帶輸送or載具輸出or軌道輸送

24.移載方式：真空吸嘴吸附移載

25.流向：左→右

26.程序備份：usb界面

27.控制方式：專用控制器

28.集塵柜尺寸：640mm×785mm×1760mm(d×w×h)

29.機器尺寸： 2014mm×1230mm×1650mm(d×w×h)

30.主機+集塵機重量：1000 kg
