MCPCB自動分板機|自動pcb分板機|YSVC-650視覺對位全自動MCPCB分板機自動鑼板機
詳情說明

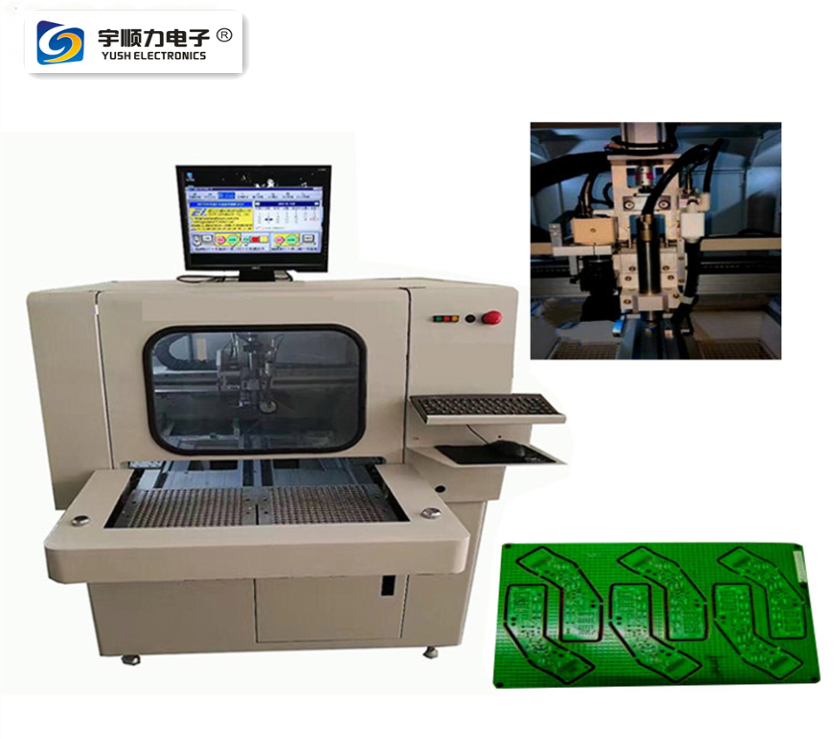

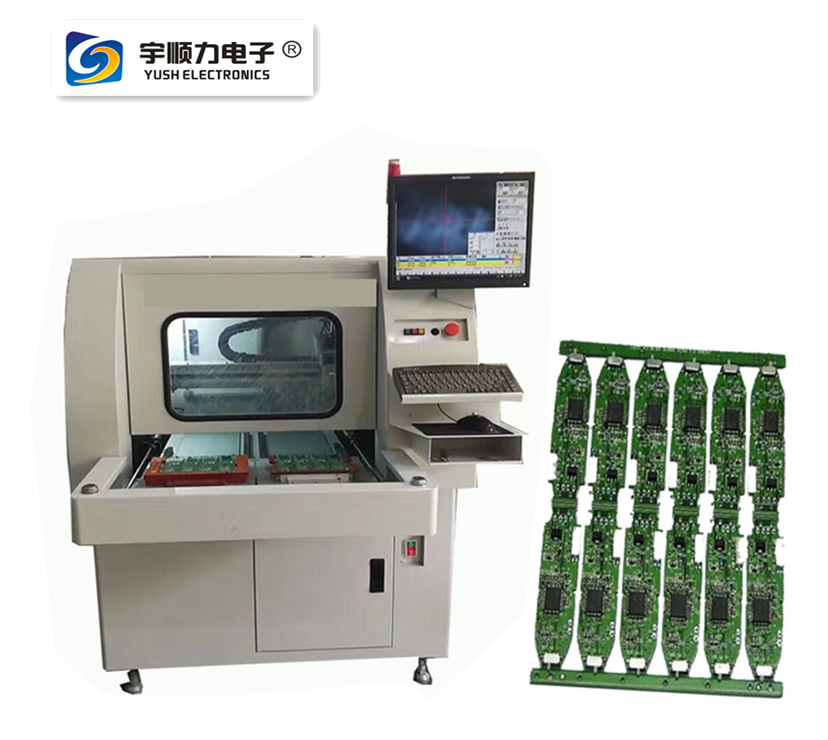

YSVC-650離線PCB氣缸鑼板機
工作尺寸工作區350 X300 mm（可定制大尺寸）
PCB厚度0.3~3.5mm
五金品牌廢物收集方法除塵收集箱
集塵方法上部
集塵箱參數功率吸2HP
傳感器開關品牌松下日本
伺服電機品牌松下日本
靜電離子風槍品牌臺灣TENWNY
導軌品牌臺灣PMI
螺絲牌臺灣TBI磨削牌號
CCD相機品牌臺灣明頓
主軸品牌日本NAKANISHI
電腦主機品牌華碩品牌主機
機器重量740KG
電源AC220 / 380V50 / 60HZ三相
壓縮空氣0.4-0.6 MPA（帶過濾器）
操作控制操作系統中文/英文可選
軟件控制方法PC控制
編程方法計算機編程，AOI掃描和編輯程序更快，更準確
警示燈三色聲光報警（正常工作，等待測試，故障報警）
帶故障報警：氣壓不穩定，堵塞，碰撞
安全生產生產訂單模式生產，四級密碼保護（自動，手動，傳感器保護等）
技術參數統計功能左右板均具有統計功能
信息管理功能支持MES信息系統，無縫連接設備和信息管理，開放式以太網
接口，支持TCP / IP網絡通信協議，以及必要的相關軟件和程序;
打開BAR CODE功能端口。
X.Y，Z，軸驅動伺服電機+螺絲，導軌
工作臺輸入輸出方式伺服電機+螺絲，導軌
切割產品要求左右工作臺可以同時分離不同的產品
切割高度要求左右工作臺可以同時分離不同的高度和產品
MARK點識別要求可以識別不同形狀的MARK點，并且可以在每次劃分之前自由設置MARK點。
LED光圈要求LED光圈亮度可在軟件中調整
Camera Software控制的攝像頭上下移動
PCB定位和調整方法通用夾具，定位PIN，工具夾具
銑刀直徑范圍0.8-3.0mm
銑刀管理軟件可以根據PCB板的厚度和刀具的韌性長度自動調整高度，以延長刀具的使用壽命和標準刀具檢測。
MES對接打開MES對接端口功能
BAR CODE掃描打開BAR CODE掃描端口功能
切割速度0-100mm / S每秒可調
工作表兩個工作表
切割功能可切割直，彎，L形，U形
故障排除軟件可以檢測故障點，具有I / O端口檢測功能，并具有詳細的警報
服務機保修15個月。我們的售后服務點是蘇州，東莞，美國，巴西，英國，法國和土耳其。歡迎成為我們的外國代理商。
基本規格
01. X，Y切削速度：0~100mm / s
02.機器重復精度：±0.01mm
03. X，Y，Z控制方法：工業IPC和PC
04. X，Y，Z驅動模式：交流伺服電機
05.機器操作和數據存儲：PC系統
06.切割精度：±0.05mm
07.主軸轉速：最高60000rpm
08.主電壓：220V1ψ50/ 60HZ
09.氣壓供應：4.5kg / cm2以上
10.功耗：1.5KVA
11.灰塵收集：灰塵收集（標準）或灰塵收集
12.集塵器電壓：220V（380V）3ψ
13.上部集塵器尺寸：L650 * W400 * H1350mm
14.除塵器尺寸：L665 * W635 *
型號差異：
工作臺型號規格工件尺寸機器尺寸W.D.H凈重
雙表YSVC-650-AS標準型300 * 350mm 1130 * 1392 * 1500mm 740KG
雙層桌YSVC-650-AW加寬350 * 450mm 1280 * 1492 * 1500mm 790KG
雙人桌MT-2000-AH超寬500 * 500mm 790KG
840KG
